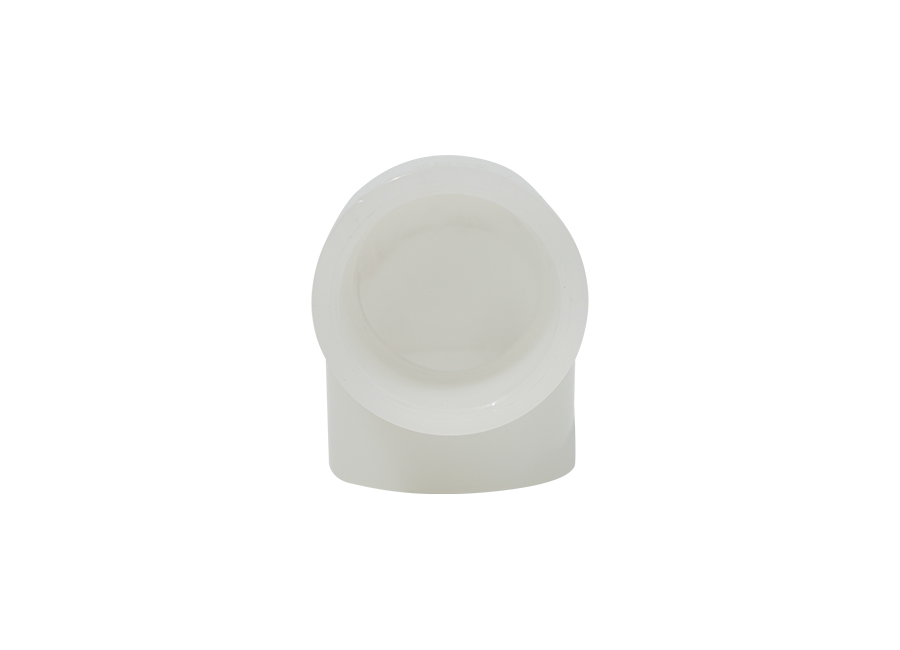

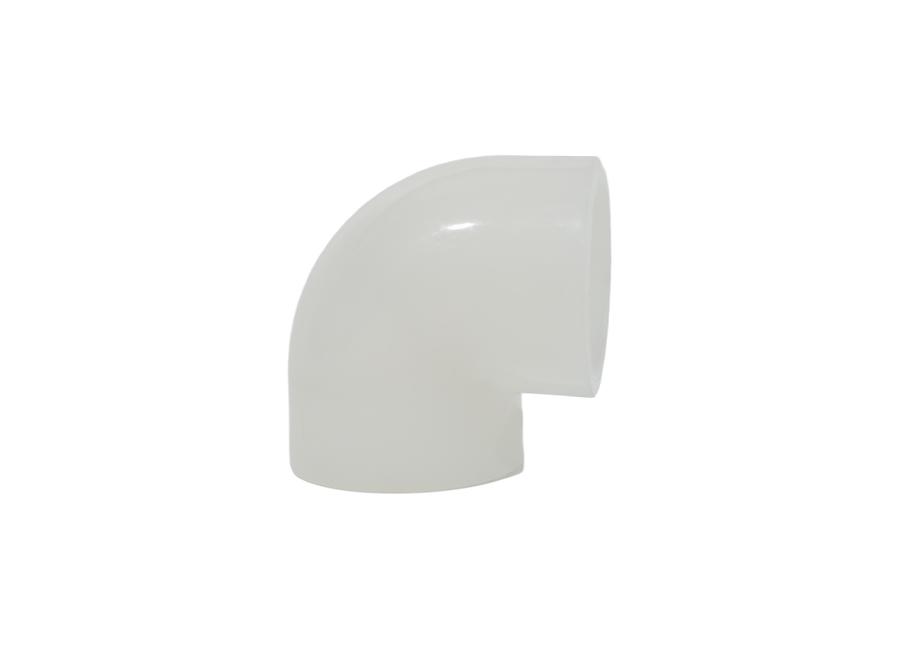

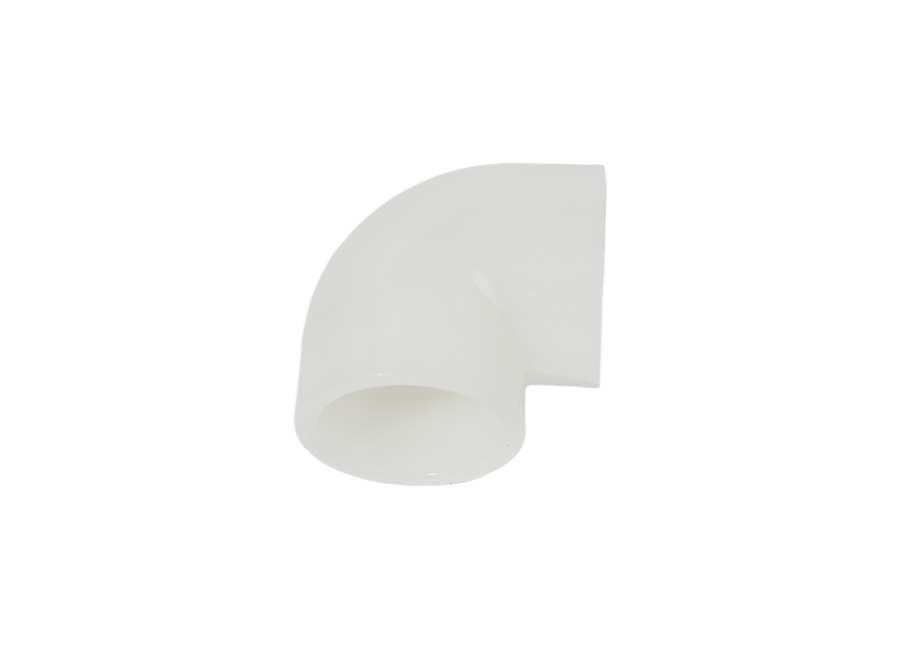

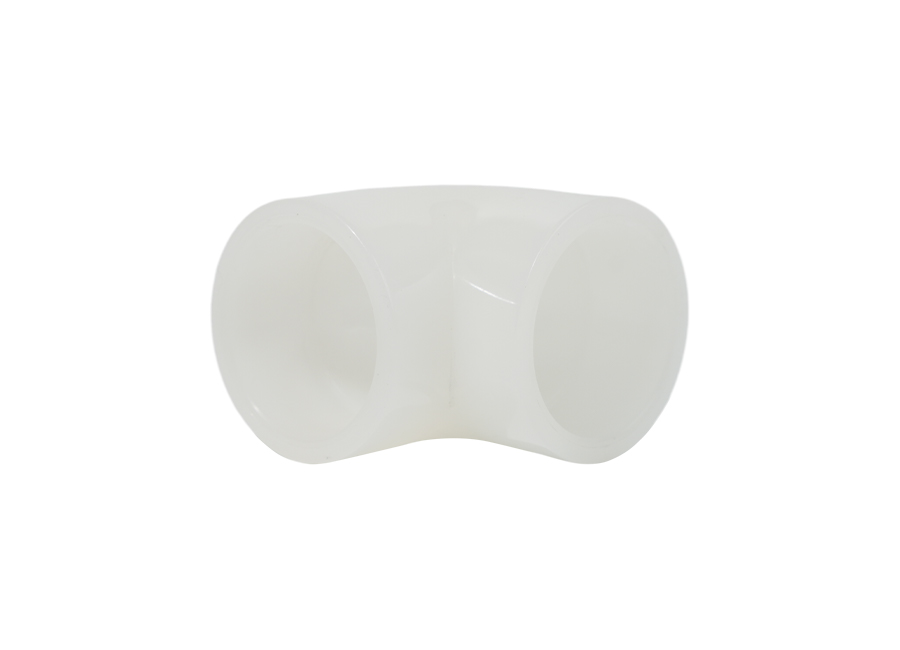

PVDF 90 stupňové koleno

PVDF, čo je skratka pre Polyvinylidén Fluorid, je vysoko kryštalický termoplastický fluórpolymér, ktorý kombinuje vynikajúcu chemickú odolnosť proti korózii s dobrou spracovateľnosťou. Tento materiál má vynikajúcu odolnosť voči poveternostným vplyvom, UV žiareniu a vlastnostiam proti starnutiu, čo mu umožňuje dlhodobo zachovať pôvodné fyzikálne a chemické vlastnosti. Vo výrobnom procese používame pokročilé výrobné techniky, aby sme zabezpečili, že každé koleno PVDF 90° spĺňa štandardy kvality. Vnútorná a vonkajšia stena kolena sú hladké, čo má za následok nízky odpor tekutín a efektívne znižuje stratu tlaku v potrubnom systéme. Konštrukcia kolena PVDF 90° navyše umožňuje plynulejšie zmeny smeru potrubia, čím sa znižuje náraz a trenie tekutiny v ohybe, čím sa ďalej zvyšuje prevádzková účinnosť potrubného systému. Koleno PVDF 90° má tiež dobrú tepelnú stabilitu a mechanickú pevnosť. Dokáže udržať stabilný výkon pri vysokých teplotách a vysokotlakových podmienkach bez toho, aby sa ľahko deformoval alebo zlomil. Navyše, jeho vynikajúca odolnosť proti korózii umožňuje jeho dlhodobé používanie v rôznych korozívnych médiách bez poškodenia.

ORDER SAMPLES

Materiál: PVDF
Hodnoty tlaku: 0,6 MPa, 1,0 MPa
Spôsoby pripojenia: Zásuvka a hrdlo, zváranie
Farba: Biela
Výrobné normy: ISO 10931, DIN 8077/8078, EN 14577
Hustota: 1,17~1,79 g/cm³
Teplota topenia: 172 °C
Dlhodobé používanie Teplotný rozsah prostredia: -40 až 150 °C
Teplota odklonu tepla: 112 až 145 °C

Product parameter introduction

PVDF 90 stupňové koleno PVDF 90 stupňové koleno

90° koleno (zváranie natupo)
Nominálny vonkajší priemer De	Vonkajšie priemer D	Hrúbka steny S		Uhol lakťa 45°


		0.6 MPa	1.0 MPa	Rovno rúrka dĺžka H2	centrum toendZ2 minimálne
75	75			1.5	0.136
90	90			1.9	0.21
110	110			1.9	0.27
125	125			2.4	0.44
140	140		0.93	2.4	0.56
160	160		1.11	2.9	0.82
180	180	2.5	1.49	3.0	1.09
200	200	2.5	2.27	3.6	1.56
225	225	2.8	2.88	4.3	2.23
250	250	3.2	3.64	5.3	3.34
280	280	3.9	4.72
315	315	4.4	5.95
355	355	5.0	7.32
400	400	5.6	9.154
450	450	6.2	10.888
500	500	7.1	13.639
560	560	7.6	17.329
630	630	8.5	21.97

90° koleno (zásuvka)
Nominálny vonkajší priemer De	Vonkajšie priemer DH	Lakte 45° B	Stena škrupiny hrúbka S	Štrbinový otvor priamo DH	Rameno s drážkou hrúbka T	Slot hĺbka H1


32	32	50	2.1	32.4	1.6	23
40	40	57	2.6	40.5	2.4	26
50	50	66	3.3	50.6	3	30
63	63	80	4.2	63.7	3.8	35
75	75	94	5.0	75.8	4.5	40
90	90	107	6.0	91	5.4	46
110	110	122	7.3	111.1	6.6	48
125	125	129	8.5	126.2	7.8	51
140	140	143	9.3	141.4	8.4	54
160	160	164	11.6	161.6	9.6	58
180	180	156	12.2	181.8	10.8	62
200	200	178	13.2	202	12.4	66
225	225	213	14.9	227.1	13.4	71
250	250	230	17.0	252.4	15.7	77
280	280	260	18.5	282.6	16.7	82
315	315	300	20.8	318	18.8	89
355	355	345	23.5	358.3	21.2	97
400	400	390	26.5	403.7	23.9	106
450	450	440	30.4	454	27.6	116
500	500	485	33.9	504.5	30.8	127
560	560	550	34	565	33.1	134
630	630	615	34	635	33.2	145

PVDF 90 stupňové koleno advantages

1. Materiál PVDF má vynikajúce vlastnosti odolnosti voči vysokej teplote. Koleno PVDF 90° si dokáže zachovať stabilné fyzikálne a chemické vlastnosti pri vysokoteplotných podmienkach, bez deformácií alebo poškodenia v dôsledku zvýšenej teploty, čím sa zabezpečí dlhodobá bezpečná prevádzka potrubného systému.
2. Koleno PVDF 90° je precízne opracované, s úžasnou mechanickou pevnosťou, schopné odolávať vysokým tlakom a nárazovým silám, zaisťuje stabilnú prevádzku potrubného systému v podmienkach vysokého tlaku a vysokej rýchlosti a účinne znižuje riziko úniku a prasknutia.
3. Koleno je navrhnuté s hladkou vnútornou stenou, ktorá znižuje odpor pri prechode kvapaliny, znižuje spotrebu energie potrubného systému a zlepšuje účinnosť prenosu kvapaliny, vďaka čomu je obzvlášť vhodná pre aplikácie, kde sa vyžaduje vysoká účinnosť prenosu kvapaliny.
4. Koleno PVDF 90° je navrhnuté podľa štandardných špecifikácií, čo umožňuje jednoduché spojenie s inými komponentmi potrubia s jednoduchým a rýchlym procesom inštalácie. Navyše jeho ľahký materiál a nízke náklady na údržbu znižujú celkové prevádzkové náklady potrubného systému.
5. Koleno PVDF 90° je vyrobené striktne v súlade s príslušnými bezpečnostnými normami, aby bola zaistená bezpečnosť používania produktu.

Applications

01 / 01

Chemický priemysel

Chemický priemysel

V chemickom výrobnom procese musí tekuté médium zvyčajne prejsť viacerými procesnými fázami a 90-stupňové koleno PVDF hrá v týchto fázach kľúčovú úlohu. Používajú sa na pripojenie potrubí v rôznych smeroch, aby sa zabezpečilo, že tekutina môže plynulo prúdiť z jednej fázy procesu do druhej. Tento dizajn kolena nielen zlepšuje efektivitu chemickej výroby, ale tiež znižuje spotrebu energie spôsobenú zmenami smeru toku tekutiny. Zároveň jej vynikajúca odolnosť voči vysokým teplotám umožňuje normálnu prácu vo vysokoteplotnom prostredí, čím spĺňa špeciálne požiadavky výroby chlóru a zásad.
