Čo je PE potrubie
PE rúrka je plastová rúrka vyrobená z polyetylénovej živice, vyrábaná v niekoľkých formuláciách, ako sú HDPE, SRTP, PERT a hliníkovo-plastové kompozitné rúrky PERT, z ktorých každá je vhodná pre iný tlak, teplotu a požiadavky na inštaláciu. Pretože polyetylén odoláva korózii, drží pod tlakom a zostáva pružný počas inštalácie, PE potrubie sa bežne vyberá pre zásobovanie pitnou vodou, distribúciu plynu, zavlažovacie systémy, banské potrubia a všeobecnú prepravu priemyselných tekutín.
Tento sprievodca vás oboznámi s bežnými typmi PE potrubí, ako sa určuje veľkosť a tlak, kde sa PE potrubie zvyčajne inštaluje a odpovedá na otázky, ktoré najčastejšie kladú kupujúci a inštalatéri.

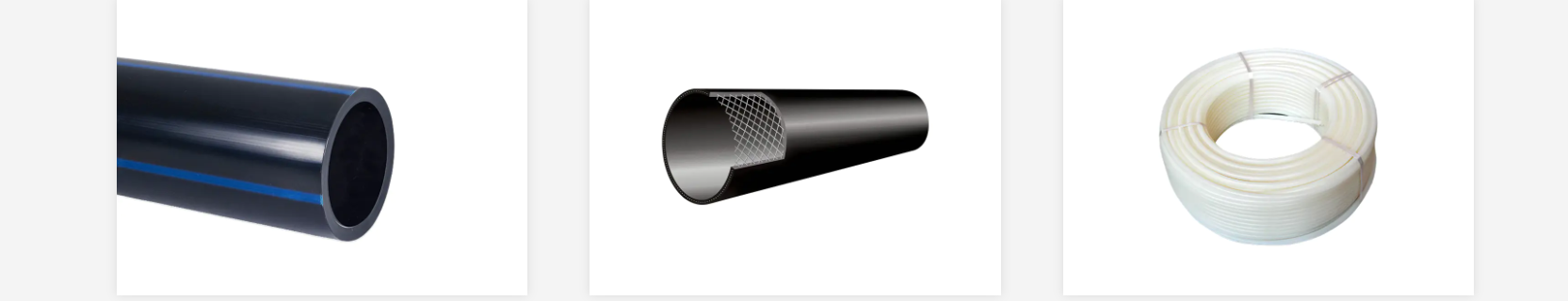

Bežné typy PE rúr
Nie každé PE potrubie je postavené rovnakým spôsobom. Rúry HDPE a SRTP sa vo všeobecnosti vyberajú pre náročné inžinierske projekty vrátane stavebných protipožiarnych systémov a podzemných potrubí, pretože dobre odolávajú vysokému tlaku a korózii. Hliníkovo-plastové kompozitné potrubie PERT a PERT sú určené skôr na zásobovanie vodou v domácnostiach, systémy podlahového vykurovania a iné aplikácie teplej vody, pričom ponúkajú flexibilitu a odolnosť voči zvýšeným teplotám.
| Typ potrubia | Typická aplikácia |
|---|---|
| HDPE potrubie | Podzemné potrubia, vodná doprava, všeobecné inžinierske projekty |
| Rúrka SRTP | Stavebné protipožiarne systémy a tlaková kritická infraštruktúra |
| Potrubie PERT | Systémy zásobovania vodou v domácnostiach a podlahového vykurovania |
| Hliníkovo-plastové kompozitné potrubie PERT | Aplikácie s horúcou vodou vyžadujúce zvýšenú flexibilitu a rozmerovú stabilitu |
Typický výber typu PE potrubia naprieč bežnými projektmi
Čísla predstavujú všeobecné vzorce distribúcie projektov a sú zobrazené len na ilustračné porovnanie.
Kľúčové vlastnosti PE potrubia
Vysoká flexibilita
PE rúrka sa ohýba a manévruje okolo prekážok počas inštalácie ľahšie ako pevné rúrkové materiály, čo môže zjednodušiť vedenie okolo existujúcich konštrukcií.
Chemická odolnosť
PE rúrka odoláva korózii zo širokého spektra látok, čo podporuje jej použitie na vodu, zavlažovanie a všeobecnú prepravu tekutín.
Odolnosť proti nárazu
PE potrubie odoláva nárazom počas prepravy, manipulácie a inštalácie, čím sa znižuje možnosť poškodenia pred uvedením potrubia do prevádzky.
Dlhá životnosť
PE potrubie je navrhnuté tak, aby odolalo degradácii spôsobenej environmentálnymi faktormi, vrátane vystavenia UV žiareniu a teplotným výkyvom, čo podporuje dlhú životnosť po inštalácii.
PE potrubie Compared With Traditional Metal Pipe
Hodnotenia sú relatívne a určené na všeobecné porovnanie; skutočný výkon sa líši podľa presného druhu materiálu a podmienok projektu.
Tabuľka veľkostí PE potrubia a referenčná hodnota hodnotenia tlaku
Veľkosť PE potrubia je opísaná menovitým priemerom, zatiaľ čo tlaková kapacita je opísaná pomocou štandardného pomeru rozmerov, bežne písaných ako SDR. SDR porovnáva priemer potrubia s hrúbkou steny, takže nižšie číslo SDR znamená hrubšiu stenu v pomere k priemeru a vyšší tlak, kým vyššie číslo SDR znamená tenšiu stenu a nižší tlak.
| Trieda SDR | Približný maximálny prevádzkový tlak |
|---|---|
| SDR 11 | Okolo 16 barov |
| SDR 13.6 | Okolo 12,5 baru |
| SDR 17 | Okolo 10 barov |
| SDR 21 | Okolo 8 barov |
| SDR 26 | Okolo 6 barov |
PE potrubie Pressure Rating Chart by SDR Class
Len približné referenčné hodnoty; skutočný tlak závisí od triedy živice, teploty a špecifickej konštrukcie potrubia.
Ako SDR ovplyvňuje hodnotenie tlaku
Ako sa SDR zvyšuje, hrúbka steny sa zmenšuje v pomere k priemeru potrubia a podľa toho klesá aj menovitý tlak. Tento všeobecný klesajúci trend je užitočným referenčným bodom pri porovnávaní možností PE rúr pre projekt, pretože ukazuje, prečo je pre prevádzku s vyšším tlakom často špecifikovaná rúra s hrubšími stenami.
Všeobecný trend medzi triedou SDR a hodnotením tlaku
Os Y predstavuje približný maximálny prevádzkový tlak v baroch; hodnoty sú len všeobecné referenčné čísla.
Kde sa používa PE potrubie
PE rúrka sa používa v širokej škále projektov týkajúcich sa vody, tekutín a drenáže, najmä preto, že materiál kombinuje flexibilitu s odolnosťou proti korózii v mnohých rôznych pôdnych a chemických podmienkach.
| Aplikácia | Typické použitie |
|---|---|
| PE potrubie for irrigation system | Rozvod vody cez poľnohospodárske polia pomocou flexibilného potrubia odolného voči korózii |
| PE potrubie for agricultural water supply | Dodávka vody do poľnohospodárskych zariadení a chovu dobytka |
| PE potrubie for underground water lines | Zakopané rozvody vody, ktoré využívajú odolnosť proti korózii a flexibilitu |
| PE potrubie for mining applications | Preprava procesnej vody, kalu alebo hlušiny v banských prevádzkach |
| PE potrubie for industrial water system | Pohyb procesnej vody a priemyselných kvapalín v potrubných systémoch závodu |
| PE potrubie for geothermal system | Cirkulujúca kvapalina cez zemné slučkové potrubie v geotermálnych vykurovacích a chladiacich systémoch |
| PE potrubie for drainage system | Odvádzanie dažďovej alebo odpadovej vody z budov a infraštruktúry |
Ako sú pripojené PE potrubia
Sekcie PE rúr sa zvyčajne spájajú pomocou jednej z troch metód, vybraných na základe veľkosti potrubia, požiadaviek na tlak a podmienok na mieste.
- Tupé fúzie, pri ktorom sa konce rúr zahrievajú a stláčajú k sebe, aby vytvorili súvislý spoj, bežne používaný pre rúry s väčším priemerom.
- Elektrofúzia, kde sa tvarovka so zabudovaným vykurovacím telesom pritaví k povrchu potrubia, často používaná v užších priestoroch alebo menších priemeroch.
- Mechanické armatúry, ktoré spájajú časti potrubia bez tepelnej fúzie a často sa používajú na opravy alebo pripojenia k ventilom a iným pevným komponentom.
Ako vybrať správnu veľkosť PE potrubia
- Potvrďte požadovaný prietok a rýchlosť pre aplikáciu, aby ste pomohli určiť potrebný vnútorný priemer.
- Skontrolujte prevádzkový tlak systému a porovnajte ho s referenčnou triedou SDR a menovitým tlakom.
- Zvážte prostredie inštalácie vrátane toho, či bude potrubie zakopané, odkryté alebo použité v systéme teplej vody.
- Skontrolujte chemickú kompatibilitu medzi prepravovanou kvapalinou a materiálom potrubia.
- Potvrďte preferovaný spôsob pripojenia, pretože zváranie na tupo, elektrofúzovanie a mechanické tvarovky sa hodia na iné podmienky na mieste.
O Jiangyin Huada
Jiangyin Huada vyrába celý rad produktov z PE rúr, vrátane HDPE, SRTP, PERT a hliníkovo-plastových kompozitných rúr PERT, spolu s farebnými predzmesami používanými v plastovom priemysle. Rúry HDPE a SRTP sa vo všeobecnosti používajú na náročné inžinierske projekty, ako sú stavebné protipožiarne systémy a podzemné potrubia, zatiaľ čo hliníkovo-plastové rúrky PERT a PERT sú určené na zásobovanie vodou v domácnostiach, systémy podlahového vykurovania a iné aplikácie teplej vody.
Ako výrobca OEM PE rúr a továreň na PE rúry ponúka spoločnosť rúry v rôznych veľkostiach a tlakových menovitých hodnotách, ktoré je možné prispôsobiť projektovým požiadavkám a podporuje aplikácie v oblasti vodnej dopravy, zavlažovania a distribúcie plynu.
Často kladené otázky
Q1: Na čo sa používa PE potrubie
PE potrubie is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: Aký je rozdiel medzi PE a HDPE rúrou
HDPE rúrka je špecifický typ s vysokou hustotou v rámci širšej rodiny PE rúr, vo všeobecnosti sa vyberá pre vyšší tlak a náročnejšie inžinierske aplikácie v porovnaní s inými PE formuláciami.
Q3: Ako dlho trvá PE potrubie
Životnosť závisí od prevádzkového tlaku, teploty, kvality inštalácie a vystavenia životnému prostrediu, pričom správne nainštalované PE potrubie vo všeobecnosti ponúka dlhú životnosť za normálnych podmienok.
Q4: Je PE potrubie bezpečné pre pitnú vodu
PE potrubie manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: Z akých materiálov sú vyrobené PE rúry
PE potrubie is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Otázka 6: Ako si vyberiem správnu veľkosť PE potrubia
Veľkosť potrubia sa vo všeobecnosti vyberá na základe požadovaného prietoku, prevádzkového tlaku, prostredia inštalácie a triedy SDR, ktorá zodpovedá menovitému tlaku potrebnému pre projekt.
Q7: Aký tlak môže PE potrubie odolať
Tlaková kapacita závisí od triedy SDR a priemeru potrubia, pričom bežné tlakové hodnoty PE potrubia sa pohybujú od približne 6 barov do 16 barov v závislosti od hrúbky steny.
Q8: Čo je SDR v PE potrubí
SDR alebo štandardný pomer rozmerov porovnáva priemer potrubia s hrúbkou steny, pričom nižšie číslo SDR znamená hrubšiu stenu a vyšší tlak.
Q9: Môžu sa PE rúry používať pod zemou
PE potrubie is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: Ako sú pripojené PE potrubia
PE potrubie sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
